Engenharia de Subsolo (GPR)
O que é Engenharia de Subsolo (GPR)?
A Engenharia de Subsolo apoiada pelo GPR (Ground Penetrating Radar, ou Radar de Penetração no Solo) é uma disciplina crítica na engenharia moderna. Ela funciona como um “raio-X” do terreno, permitindo mapear o que está oculto sob a superfície sem a necessidade de escavações destrutivas.
Equipamentos utilizados na Engenharia de Subsolo (GPR)
Para realizar um mapeamento preciso e seguro, a Engenharia de Subsolo utiliza um ecossistema de tecnologias que vão além do próprio radar. Como você tem interesse em Geodésia e Scan-to-BIM, a integração desses equipamentos é o que permite transformar o sinal de rádio em um modelo 3D georreferenciado.
Aqui estão os principais equipamentos divididos por função:

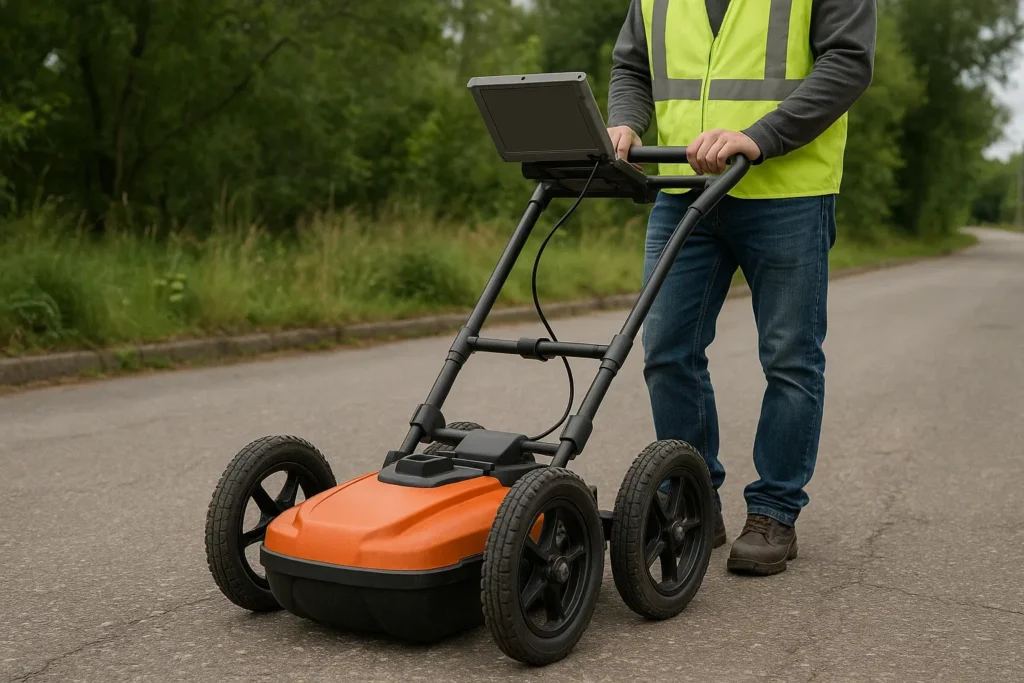

1. O Sistema GPR (Ground Penetrating Radar)É o coração da operação. Ele é composto essencialmente por três partes:
– Antenas (Transmissora e Receptora): Existem antenas de diversas frequências.– Alta Frequência (900 MHz a 2.6 GHz): Para concreto, vergalhões e utilidades rasas (alta resolução).
– Média Frequência (200 MHz a 600 MHz): O “coringa” para localizar tubulações de água, gás e esgoto em profundidades médias (até 3-5 metros).
– Baixa Frequência (abaixo de 100 MHz): Para geologia profunda e grandes cavidades.
– Unidade de Controle (Datalogger): O computador de campo que exibe o radargrama em tempo real.
– Carrinho de Transporte (Cart): Estrutura que sustenta o radar e possui um odômetro (encoder) na roda para medir a distância percorrida.
2. Localizadores Eletromagnéticos (Pipe & Cable Locators)
O GPR não trabalha sozinho. Os localizadores EM são essenciais para confirmar redes metálicas.
– Transmissor: Induz um sinal elétrico em um cabo ou tubulação metálica.– Receptor: Rastreia o campo magnético gerado por esse sinal na superfície.
– Sondas (Sondes): Pequenos transmissores lançados dentro de tubulações não metálicas (como PVC ou concreto) para que o receptor possa rastrear o caminho por onde a sonda passa.
3. Equipamentos de Apoio Geodésico
Para que o seu levantamento de subsolo possa ser integrado a um Gêmeo Digital (Digital Twin), os dados do GPR precisam de coordenadas reais.
– GNSS RTK: Conectado ao GPR, ele grava a coordenada $(X, Y, Z)$ exata de cada hipérbole detectada.– Estação Total: Utilizada em locais onde o sinal de satélite é ruim (áreas densamente urbanas ou sob pontes) para garantir a precisão milimétrica.
4. Ferramentas de Inspeção Complementar
– Câmeras de Inspeção (CCTV): Robôs ou câmeras de empuxo que entram na tubulação para verificar o estado interno e obstruções.
– Scanner Laser 3D: Utilizado para capturar a superfície (calçadas, fachadas, bueiros) e criar a base para o Scan-to-BIM, sobre a qual os dados do GPR serão projetados.
Vantagens da Engenharia de Subsolo (GPR)
A Engenharia de Subsolo, auxiliada por tecnologias avançadas como o Ground Penetrating Radar (GPR), oferece inúmeras vantagens significativas em diversos setores, desde a construção civil e mineração até a arqueologia e estudos ambientais. Abaixo, destacamos as principais vantagens do uso do GPR na engenharia de subsolo:
Uma das maiores vantagens do GPR é ser um método não invasivo e não destrutivo. Isso significa que ele permite “enxergar” o que está abaixo da superfície sem a necessidade de escavações, perfurações ou trincheiras.
– Impacto Mínimo: Não altera o solo, as estruturas existentes ou o tráfego local.– Segurança: Reduz drasticamente o risco de danificar utilidades subterrâneas (canos, cabos) durante a fase de investigação.
– Preservação: Ideal para áreas de preservação histórica, arqueológica ou ambiental, onde escavações são restritas.
O GPR fornece resultados imediatos e imagens de alta resolução do subsolo.
– Tomada de Decisão Rápida: Engenheiros e geólogos podem visualizar anomalias e estruturas instantaneamente na tela do equipamento, permitindo ajustes rápidos no plano de trabalho ou no design do projeto.– Detecção Detalhada: Consegue identificar com precisão a localização (horizontal e vertical), profundidade e a forma de objetos e camadas geológicas.
A tecnologia GPR é extremamente versátil e pode ser aplicada em uma variedade de materiais e superfícies, incluindo solo, rocha, concreto, asfalto, gelo e água doce.
– Detecção de Utilidades: Localização de tubulações (metal, PVC, concreto), cabos elétricos e de fibra ótica, tanques de armazenamento subterrâneo (USTs).– Investigação Estrutural: Mapeamento de vergalhões, cabos de pós-tensionamento, vazios e espessura de lajes em estruturas de concreto (pontes, túneis, edifícios).
– Geotecnia e Geologia: Mapeamento de camadas de solo, detecção de lençol freático, identificação de falhas geológicas e vazios naturais (cavernas).
– Arqueologia e Forense: Localização de estruturas antigas, tumbas e evidências ocultas sem perturbar o local.
Antes de qualquer escavação ou perfuração, o uso do GPR para mapear o subsolo é crucial para a segurança.
– Prevenção de Acidentes: Evita o rompimento acidental de linhas de gás, cabos de alta tensão ou tubulações de água, que podem causar explosões, inundações, interrupções de serviço e colocar vidas em risco.– Redução de Responsabilidade: Minimiza os riscos legais e financeiros associados a danos em utilidades de terceiros.
Embora haja um custo inicial para a realização do levantamento GPR, ele gera economias significativas a longo prazo.
– Redução de Escavações Desnecessárias: Direciona as escavações apenas para os locais necessários, economizando tempo, mão de obra e maquinário.– Evita Reparos Custosos: Previne os altos custos de reparo de utilidades danificadas e as penalidades por interrupção de serviços públicos.
– Otimização do Projeto: Permite que engenheiros ajustem os designs com base em informações precisas do subsolo, evitando surpresas caras durante a construção.
Os dados coletados pelo GPR podem ser processados e visualizados de várias maneiras para uma compreensão mais profunda.
– Mapeamento 2D e 3D: É possível criar mapas bidimensionais (perfis) e modelos tridimensionais do subsolo, facilitando a visualização espacial de objetos e camadas complexas.– Integração com GIS/CAD: Os dados mapeados podem ser integrados em sistemas de informação geográfica (GIS) e softwares de CAD para criar plantas precisas das utilidades subterrâneas (“as-built”).
Onde a Engenharia de Subsolo (GPR) é aplicada?
A Engenharia de Subsolo, com o suporte do GPR (Ground Penetrating Radar), é aplicada em uma vasta gama de setores devido à sua capacidade de “enxergar” através de materiais sólidos de forma não invasiva.
Aqui estão as principais áreas de aplicação divididas por setor:
Esta é a aplicação mais comum, essencial para a segurança de operários e a integridade de redes públicas.
– Localização de Utilidades (Utility Mapping): Mapeamento de tubulações de água, esgoto, linhas de gás, cabos elétricos e fibra ótica.– Inspeção de Estruturas de Concreto: Detecção de vergalhões, cabos de protensão e vazios (bolhas de ar) dentro de lajes, colunas e vigas.
– Avaliação de Pavimentos: Medição da espessura de camadas de asfalto ou concreto em rodovias e pistas de aeroportos, além da detecção de áreas com infiltração ou degradação da base.
O GPR ajuda a entender a composição do solo e a estabilidade de terrenos antes e durante grandes obras.
– Perfilagem Geológica: Identificação de camadas de solo, rocha e a profundidade do lençol freático.– Detecção de Cavidades e Vazios: Localização de cavernas naturais ou vazios causados por erosão que podem gerar afundamentos (sinkholes).
– Estabilidade de Encostas e Túneis: Monitoramento de fraturas em maciços rochosos e verificação da espessura do revestimento de túneis.
Como o método não destrói o solo, é a ferramenta favorita para explorar o passado sem danificar relíquias.
– Mapeamento de Sítios Arqueológicos: Identificação de fundações de edifícios antigos, muros enterrados, câmaras mortuárias e artefatos.– Preservação de Monumentos: Avaliação da integridade interna de estátuas ou fundações de igrejas e prédios históricos.
Utilizado para monitorar impactos ambientais e recursos hídricos subterrâneos.
– Detecção de Contaminantes: Identificação de plumas de contaminação por hidrocarbonetos (combustíveis) no solo.– Localização de Tanques Enterrados: Busca por antigos tanques de armazenamento de postos de gasolina que podem estar vazando.
– Estudos de Geleiras: Medição da espessura de calotas polares e localização de fendas em regiões de gelo.
Aplicações ligadas à investigação e defesa.
– Investigação Criminal: Localização de túneis clandestinos, esconderijos de armas, cofres ou evidências enterradas.– Busca e Salvamento: Detecção de vítimas presas sob escombros em desastres naturais (como terremotos ou desabamentos).
