Geodésia
O que é Geodésia?
A Geodésia é a ciência que estuda a forma, as dimensões e o campo de gravidade da Terra, considerando a sua curvatura. Enquanto a topografia trabalha com áreas pequenas (como se a Terra fosse plana), a geodésia é a base necessária para mapear continentes, países ou qualquer projeto onde a esfericidade do planeta influencie as medições.
Equipamentos utilizados na Geodésia
Os equipamentos na geodésia operam em uma escala de precisão e alcance muito superior aos da topografia convencional. Enquanto a topografia foca em distâncias curtas, a geodésia utiliza tecnologia espacial e sensores de alta sensibilidade para medir o planeta.
Aqui estão os principais instrumentos divididos por sua aplicação:
1. Receptores GNSS de Dupla Frequência (Geodésicos)Diferente dos receptores comuns, os equipamentos geodésicos captam múltiplas frequências de satélites (L1, L2, L5), o que permite corrigir distorções causadas pela atmosfera (ionosfera).
– Estações de Monitoramento Contínuo: Antenas fixas que coletam dados 24h por dia para definir a rede de referência de um país (como a RBMC no Brasil).
– Receptores de Alta Precisão: Utilizados em levantamentos RTK (Tempo Real) ou Pós-Processados, garantindo coordenadas com erro de apenas alguns milímetros.
2. Gravímetros
A geodésia não estuda apenas a forma da Terra, mas também sua massa. O Gravímetro mede a aceleração da gravidade em pontos específicos.
– Para que serve: É fundamental para definir o Geoide (a superfície física de referência para altitudes). Sem a gravimetria, não saberíamos exatamente para onde a água corre em grandes extensões.
3. Níveis de Alta Precisão (Digitais)
Para determinar altitudes geodésicas com erro quase zero, utilizam-se níveis digitais que leem miras com códigos de barras (Invar).
– Diferencial: O material das miras (Invar) não sofre dilatação com o calor, evitando erros térmicos em medições de longas distâncias.
4. Tecnologias de Observação Espacial
Estes equipamentos geralmente pertencem a instituições governamentais ou científicas devido ao seu tamanho e custo:
-VLBI (Very Long Baseline Interferometry): Grandes radiotelescópios que observam sinais de quasares no espaço profundo para medir a rotação da Terra e o movimento das placas tectônicas.
– SLR (Satellite Laser Ranging): Estações terrestres que disparam lasers contra satélites equipados com refletores para medir a distância Terra-Satélite com precisão milimétrica.

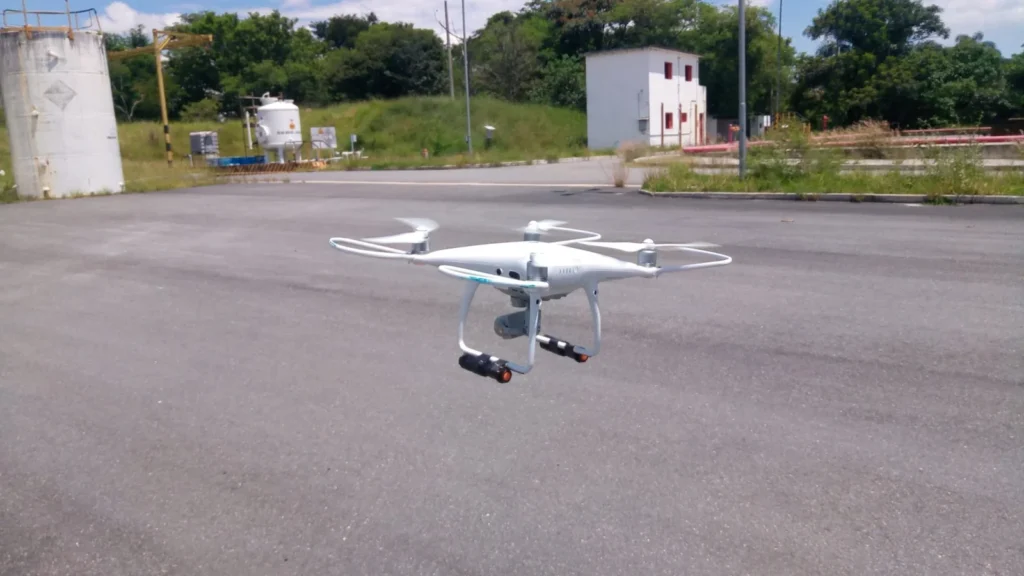

5. Sensores de Aerolevantamento (Drones e Aviões)
Para a geodésia aplicada ao mapeamento de grandes áreas:
– LiDAR (Light Detection and Ranging): Um sensor que emite pulsos laser para criar nuvens de pontos 3D da superfície, sendo capaz de “enxergar” o solo mesmo através de vegetação densa.
– Câmeras Métricas: Câmeras de altíssima resolução com distorção radial quase nula, usadas para cartografia nacional.
Vantagens da Geodésia
A geodésia é a ciência que mede e monitora a forma, a orientação e o campo gravitacional da Terra em um espaço tridimensional que muda com o tempo. Diferente da topografia comum, ela considera a curvatura do planeta, o que a torna indispensável para projetos de grande escala.
Aqui estão as principais vantagens de utilizar métodos geodésicos:
A principal vantagem é a eliminação do erro de curvatura. Em projetos que cobrem dezenas ou centenas de quilômetros (como ferrovias ou gasodutos), a topografia plana acumula erros graves. A geodésia utiliza modelos matemáticos (elipsoides e geoides) para garantir que a posição vertical e horizontal seja exata em qualquer lugar do globo.
Ela permite que diferentes projetos se “encaixem”. Ao utilizar marcos geodésicos e sistemas como o SIRGAS2000 (padrão no Brasil), você garante que um levantamento feito hoje seja compatível com mapas de satélite, dados de prefeituras e projetos vizinhos, evitando sobreposição de áreas.
No Brasil, a geodésia é obrigatória para o georreferenciamento de imóveis rurais (Lei 10.267/01). As vantagens aqui são jurídicas e econômicas:
– Segurança jurídica: Define limites inequívocos, evitando disputas de terras.– Valorização: Imóveis certificados pelo INCRA têm maior facilidade de venda e acesso a crédito agrícola.
A geodésia fornece a infraestrutura para o funcionamento do GNSS (GPS, Glonass, Galileo). Sem ela, o posicionamento por satélite não teria a precisão centimétrica necessária para:
– Agricultura de precisão: Tratores autônomos e aplicação otimizada de insumos.– Aerofotogrametria com Drones: Garantir que as fotos aéreas correspondam exatamente aos pontos no solo.
Através da geodésia de monitoramento, é possível detectar deslocamentos milimétricos em:
– Barragens e pontes (prevenção de desastres).– Movimentação de placas tectônicas.
– Variação do nível do mar.
| Setor | Vantagem Principal |
| Engenharia Civil | Alinhamento perfeito de túneis, pontes e estradas longas. |
| Meio Ambiente | Monitoramento preciso de desmatamento e erosão costeira. |
| Cartografia | Criação de mapas nacionais e globais sem distorções cumulativas. |
| Defesa | Navegação de precisão e controle de fronteiras. |
Onde a Geodésia é utilizada?
A geodésia é a base invisível de quase tudo o que envolve localização e medição no nosso planeta. Enquanto a topografia cuida de áreas pequenas (como um lote ou um prédio), a geodésia entra em cena sempre que a curvatura da Terra ou a gravidade precisam ser levadas em conta.
Aqui estão as principais áreas onde ela é aplicada:

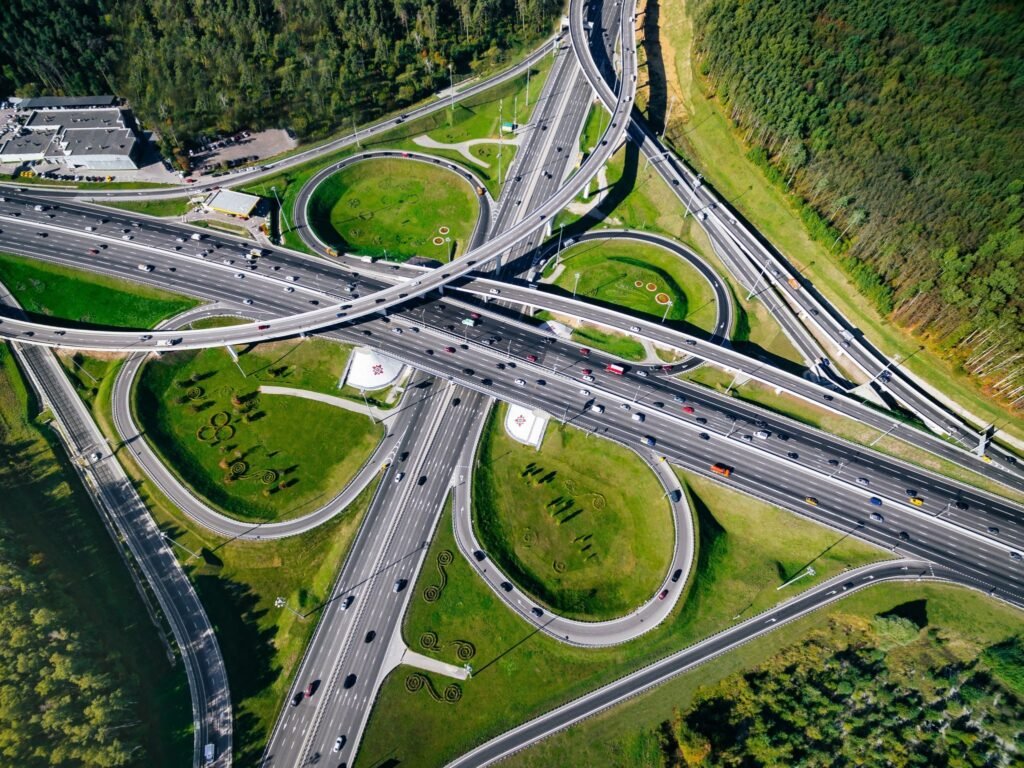

Para obras que se estendem por grandes distâncias, a geodésia é vital para que as pontas se encontrem perfeitamente.
– Ferrovias e Rodovias: Garante o alinhamento em centenas de quilômetros.– Túneis: Permite que as frentes de escavação, partindo de lados opostos de uma montanha, se encontrem no centro com precisão milimétrica.
– Linhas de Transmissão e Gasodutos: Define o traçado exato cruzando estados ou países.
Todos os mapas modernos, digitais ou em papel, dependem da geodésia para não apresentarem distorções acumuladas.
– Google Maps e Waze: Utilizam o sistema geodésico global (WGS84) para converter sinais de satélite em pontos no mapa.– Aerofotogrametria e Laser Scanning: O uso de drones e aviões para mapear cidades requer pontos de controle geodésicos no solo para “amarrar” as imagens à realidade geográfica.

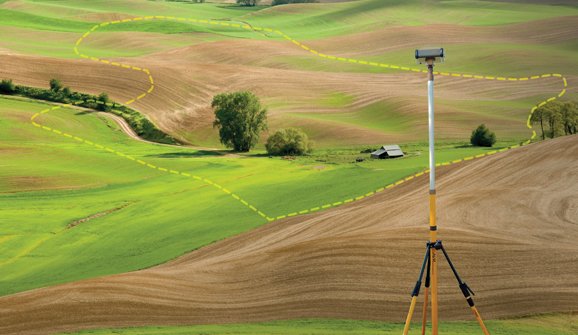

No Brasil, a geodésia é uma exigência legal para a regularização de imóveis.
– INCRA: O georreferenciamento de imóveis rurais define os limites exatos de uma fazenda, evitando invasões e sobreposições de escrituras.– Cadastro Urbano: Ajuda prefeituras a planejar o crescimento das cidades e a cobrança justa de impostos (IPTU).
A geodésia ajuda a entender como o planeta está mudando fisicamente.
– Nível do Mar: Monitora a subida das águas através de marégrafos geodésicos.– Tectônica de Placas: Mede o deslocamento dos continentes (alguns centímetros por ano).
– Deformação de Estruturas: Sensores geodésicos detectam se uma barragem de mineração ou uma ponte está se movendo, prevenindo desastres.
A geodésia permite que o campo seja gerido com eficiência industrial.
– Piloto Automático em Tratores: Garante que o plantio e a colheita sejam feitos em linhas perfeitas, evitando desperdício de sementes e combustível.– Aplicação de Insumos: Fertilizantes são aplicados exatamente onde o solo precisa, com base em mapas de produtividade georreferenciados.
