A gestão e a manutenção preventiva de Obras de Arte Especiais (OAEs) representam um dos maiores desafios da engenharia de infraestrutura moderna. Pontes, viadutos e passarelas estão expostos a cargas dinâmicas contínuas, variações térmicas e degradação ambiental acelerada. Nesse cenário, a realização de levantamentos 3d aéreos e terrestres de alta precisão deixa de ser apenas uma inovação operacional e passa a ser uma necessidade estratégica para garantir a segurança viária e a eficiência no uso de recursos públicos e privados.
Tradicionalmente, a avaliação dessas estruturas dependia de inspeções visuais manuais, montagem de andaimes complexos ou utilização de caminhões com cesto articulado — métodos que paralisam o tráfego, elevam os riscos operacionais e geram dados subjetivos. A Metro Cúbico Engenharia (M3E) transforma essa realidade ao utilizar a tecnologia de laser scanning 3d terrestre (TLS) e móvel, capturando a geometria completa da OAE com precisão milimétrica, sem necessidade de interrupção do trânsito inferior ou superior.
Precisão Geométrica sem Paralisação de Tráfego
Com a tecnologia da M3E, a varredura a laser gera uma nuvem de pontos densa e auditável da OAE. Isso permite identificar desaprumos, deformações e flechas estruturais de forma remota, fornecendo dados concretos para orçamentos de reformas e elaboração de Termos de Referência (TR).
A Evolução no Diagnóstico de Obras de Arte Especiais (OAEs)
A gestão de pontes e viadutos vive uma virada histórica: o fim da era do “diagnóstico sintomático” e o início da medicina preventiva estrutural. Durante décadas, a engenharia de infraestrutura operou de forma reativa. O modelo tradicional de vistoria analógica baseia-se prioritariamente no olho humano e na identificação de danos visíveis na superfície — quando trincas, armaduras expostas ou fissuras graves já sinalizam um estágio avançado de deterioração e custos astronômicos de intervenção.
Mudança de Paradigma: Da Reação à Previsibilidade
A inspeção tradicional identifica o dano após sua manifestação externa. O escaneamento a laser antecipa a falha ao mapear o comportamento mecânico imperceptível do ativo — substituindo suposições por inteligência matemática contínua.
A verdadeira revolução tecnológica promovida pelo laser scanning 3d não está apenas na velocidade de captura, mas na capacidade de enxergar o comportamento biomecânico imperceptível da estrutura. Em vez de avaliar apenas a estética ou os sintomas aparentes, o escaneamento a laser de alta densidade registra deformações submilimétricas, desvios imperceptíveis e tensões acumuladas na geometria real do ativo antes mesmo que a falha se manifeste visualmente no concreto.
Essa mudança de paradigma substitui estimativas empíricas por modelos matemáticos auditáveis. Para concessionárias e órgãos reguladores, essa evolução transforma a manutenção de OAEs de um gargalo financeiro imprevisível em um sistema contínuo de inteligência de dados, garantindo máxima segurança operacional com previsibilidade orçamentária rigorosa.

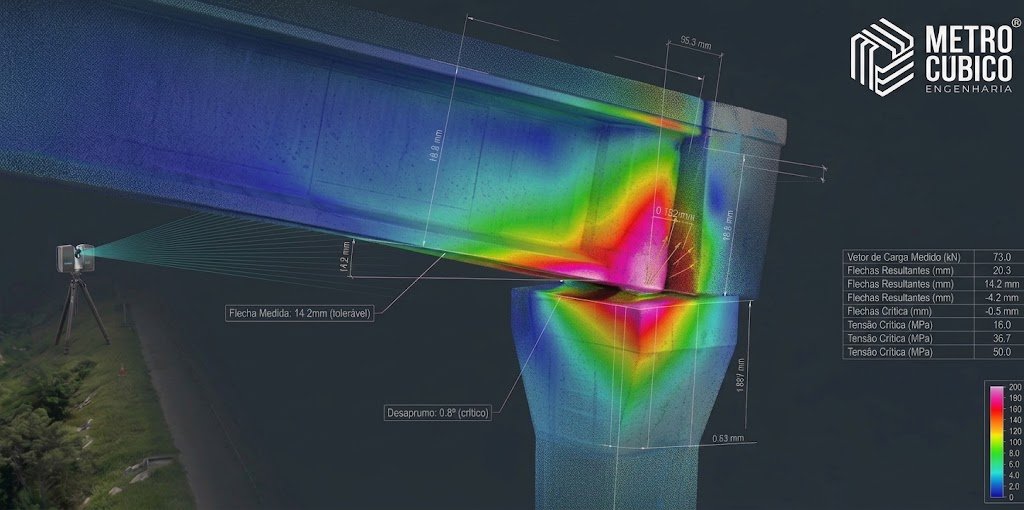

Como o Laser Scanner 3D Detecta Falhas, Fissuras e Deformações
A identificação de anomalias estruturais em Obras de Arte Especiais exige métricas contínuas e imutáveis. O processo de varredura digital elimina a margem de erro humana ao utilizar feixes de alta frequência para mapear integralmente a superfície do ativo, transformando a geometria física em um banco de dados espacial tridimensional denso e auditável.
Através da aplicação do laser scanning 3d, o scanner a laser emite centenas de milhares de pulsos por segundo que atingem vigas, tabuleiros, pilares e encontros. Cada ponto interceptado gera coordenadas tridimensionais extremidades $(X, Y, Z)$ associadas a atributos de refletividade. O resultado é uma nuvem de pontos com acurácia milimétrica que expõe variações geométricas imperceptíveis a olho nu.
Com esse conjunto de dados de alta densidade, os engenheiros da M3E utilizam algoritmos de processamento espacial para isolar e analisar diferentes manifestações patológicas na estrutura:
- Análise de Flechas e Deslocamentos: Comparação entre a linha do perfil longitudinal real medido e o eixo teórico do projeto para mensurar deformações sob carga.
- Detecção de Desaprumos em Pilares: Cálculo de desvios de verticalidade e deslocamentos diferenciais provocados por recalque de fundação ou acomodação do solo.
- Identificação de Fissuras e Desgastes: Integração da nuvem de pontos com fotogrametria de alta resolução para mapear trincas, nichos de concretagem e perda de cobrimento de armadura.
- Verificação de Gabarito de Segurança: Mapeamento do perfil livre vertical e horizontal da via sob o viaduto para evitar impactos com cargas superdimensionadas.
Análise Métricas de Flechas e Deflexões em Vigas
Leitura Contínua vs. Pontual: Enquanto a topografia comum avalia pontos isolados, a varredura a laser captura milhões de coordenadas ao longo de toda a extensão da viga, revelando a flecha máxima real sob carga sem margem para interpolações.
Monitoramento de Desaprumos e Recalques em Pilares
Precisão Angular em Altura: Ao gerar seções ortogonais contínuas do pilar, a tecnologia da M3E calcula variações de aprumo submilimétricas, identificando recalques diferenciais antes que causem trincas nas vigas de transição.
Gabarito Vertical e Horizontal em Tempo Real
Mapeamento Tridimensional Contínuo: A metodologia da M3E analisa a folga livre em cada centímetro quadrado da via inferior, identificando com precisão milimétrica o ponto crítico de menor altura ao longo de toda a largura do tabuleiro.

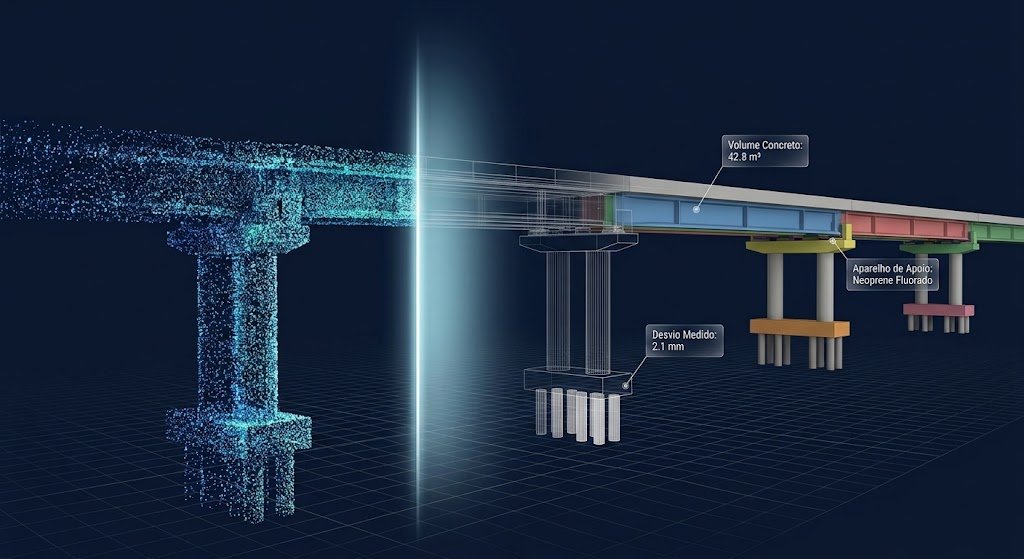

As-Built Tridimensional de Pontes | A Transição da Nuvem de Pontos para o BIM
A simples captação da nuvem de pontos é apenas o primeiro passo na gestão digital de Obras de Arte Especiais. Para que os dados espaciais se transformem em ativos de engenharia acionáveis, a equipe da M3E realiza a modelagem paramétrica do ativo, convertendo a massa de pontos brutos em um as-built tridimensional de pontes perfeitamente integrado ao ecossistema InfraBIM.
Através da aplicação contínua de laser scanning 3d, essa transição elimina as divergências históricas entre os projetos originais em papel — muitas vezes desatualizados ou incompletos — e a condição física real da estrutura. Cada elemento estrutural (vigas, pilares, tabuleiros, blocos de coroamento e aparelhos de apoio) é reconstruído no modelo digital com suas reais dimensões, deformações e coordenadas georreferenciadas.
Essa abordagem orientada a objetos permite que concessionárias, órgãos públicos e projetistas realizem simulações de elementos finitos, analisem interferências em projetos de alargamento e calculem com precisão milimétrica a quantidade de materiais necessários para intervenções de reforço e manutenção preventiva.
Vantagens da Modelagem Paramétrica no InfraBIM
Inteligência Orientada a Objetos: Na modelagem paramétrica desenvolvida pela M3E, uma viga não é apenas um desenho tridimensional, mas um objeto digital com informações acopladas de volume de concreto, classe de resistência, histórico de manutenção e métricas de deformação real.
Quantitativos Precisos para Projetos de Reforço e Manutenção
Eliminação do Desperdício Orçamentário: A extração de volumetrias diretamente da nuvem de pontos gerada pela M3E garante planilhas de quantitativos com erro zero, fundamentando planilhas orçamentárias exatas para contratos de reforma.
Como a Inspeção 3D Auxilia Engenheiros Públicos na Estruturação de Editais
TRs Imputáveis e Auditáveis
Dados tridimensionais indiscutíveis que eliminam ambiguidades técnicas em certames licitatórios.
Redução de Aditivos
Planilhas orçamentárias baseadas em geometrias reais com tolerância milimétrica na estimativa de insumos.
Redução de Riscos em Termos de Referência (TR)
A elaboração de Termos de Referência para reformas e intervenções estruturais em OAEs exige especificações técnicas incontestáveis. Dados imprecisos no diagnóstico inicial frequentemente levam a questionamentos por parte dos órgãos de controle e a readequações orçamentárias que paralisam o andamento do contrato público.
Embasamento Técnico Incontestável: Ao incorporar a nuvem de pontos gerada por laser scanning 3d aos anexo do edital, a administração pública disponibiliza a geometria exata da estrutura às licitantes, garantindo isonomia no certame e fundamentação sólida para a fiscalização.
Ao contar com os levantamentos digitais desenvolvidos pela M3E, os engenheiros do setor público estruturam Editais e TRs respaldados por evidências geométricas auditáveis. Isso minimiza incertezas, previne impugnações técnicas por parte das empresas participantes e garante que o escopo contratado corresponda perfeitamente às demandas reais da infraestrutura.
Eliminação de Aditivos Orçamentários por Erros de Quantitativo
A solicitação recorrente de aditivos de valor em obras públicas de infraestrutura está quase sempre atrelada a divergências no levantamento inicial de quantitativos. Quando a estimativa de volume de concreto, área de escoramento ou metragem de tratamento de fissuras é calculada por amostragem visual, a margem de erro transfere um risco financeiro imprevisível para o contrato.
Acurácia Orçamentária cravada em 100%: A extração de dados espaciais via laser scanning 3d converte superfícies complexas em tabelas volumétricas exatas, blindando a administração pública contra aditivos por estouro de cotação.
Através da metodologia aplicada pela M3E, o órgão licitante inclui na planilha orçamentária do edital medições extraídas diretamente da geometria tridimensional do ativo. Essa precisão absoluta impede repactuações contratuais por falta de insumos e garante rigoroso cumprimento da Lei de Licitações, assegurando transparência perante os tribunais de contas.
Segurança Operacional sem Interrupção do Tráfego Viário
A interrupção de faixas de rolamento para vistorias tradicionais em pontes e viadutos urbanos gera gargalos no trânsito, custos operacionais expressivos e elevação dos riscos de acidentes para as equipes de campo. Em vias de alto fluxo ou trechos concedidos, o bloqueio do tráfego para posicionamento de equipamentos de apoio deve ser evitado ao máximo.
Captura Remota Não Destrutiva: A metodologia de escaneamento permite a coleta completa de dados geométricos a partir de posições seguras no acostamento ou na faixa de domínio, zerando a necessidade de paralisação do tráfego viário.
Com o emprego do laser scanning 3d, os técnicos da M3E realizam o mapeamento espacial de alta densidade a dezenas de metros de distância da estrutura. Essa abordagem não destrutiva garante máxima proteção aos colaboradores, elimina o desgaste do usuário com engarrafamentos e atende integralmente aos requisitos de segurança operacional exigidos pelos órgãos fiscalizadores.
Aplicações Práticas na Gestão Pública | O Caso da SPObras com Laser Scanner 3D
A SPObras (São Paulo Obras) utiliza a tecnologia de escaneamento a laser 3D (Laser Scanner) para realizar levantamentos cadastrais e inspeções de alta precisão em infraestruturas urbanas, como pontes e viadutos.
Como Funciona e Vantagens:
- Captura rápida: O equipamento emite feixes de luz que giram em 360 graus, coletando milhões de pontos por segundo.
- Nuvem de pontos: Gera uma representação digital tridimensional e exata da estrutura real (as-built).
- Prevenção de erros: Ajuda a identificar deformações, patologias no concreto e desníveis sem a necessidade de medições manuais complexas.
Desde 2018 a M3E fornece os serviços de escanemaneto de diversas OAEs, ajudando a SpObras a atingir alta qualidade em seus projetos.
O Padrão M3E na Gestão Inteligente de Obras de Arte Especiais
A consolidação da segurança estrutural e da eficiência orçamentária em infraestruturas complexas exige mais do que equipamentos de ponta; requer metodologia rigorosa e capacidade analítica multidisciplinar. A M3E estabeleceu um fluxo de trabalho proprietário para a engenharia consultiva, unindo alta tecnologia de captura de dados a uma entrega focada na tomada de decisão estratégica para concessionárias e órgãos públicos.
Através da integração multissensorial de levantamentos 3d aéreos e terrestres, a equipe da M3E combina a agilidade do escaneamento fotogramétrico por drones na inspeção de tabuleiros e superfícies superiores à densidade milimétrica do laser scanning 3d para pilares, encontros e intradorso de vigas. Esse ecossistema híbrido elimina pontos cegos e garante a digitalização completa e contínua do ativo.
Captura Híbrida e Sem Gargalos
Sincronização de escaneamento a laser terrestre com fotogrametria aérea para cobertura geométrica total sem paralisar o tráfego viário.
Modelagem InfraBIM Auditável
Conversão direta da nuvem de pontos em modelos paramétricos inteligentes com extração automatizada de quantitativos e dados de deformação.
Rigor Técnico e Compliance
Entregáveis em total conformidade com as normas do DNIT e ABNT, oferecendo respaldo jurídico para editais e laudos periciais.
Gêmeos Digitais e Gestão
Criação de um histórico temporal e tridimensional permanente do ativo, otimizando planos de manutenção preventiva de longo prazo.
Ao escolher a M3E, sua gestão passa a contar com um ecossistema de dados imutável — um verdadeiro Gêmeo Digital da estrutura que protege o investimento, estende a vida útil dos ativos e garante a segurança contínua da infraestrutura viária.
Perguntas Frequentes sobre Inspeção 3D em Pontes e Viadutos
Como o Laser Scanner 3D se diferencia das inspeções visuais tradicionais em pontes e viadutos?
A inspeção visual tradicional depende de amostragem pontual, acesso físico complexo e avaliações subjetivas. Já o Laser Scanner 3D captura milhões de pontos georreferenciados por segundo, gerando uma nuvem de pontos densa com precisão milimétrica. Isso permite detectar flechas, desaprumos e recalques em toda a extensão do ativo, de forma não destrutiva e sem paralisação da via.
É necessário interromper o tráfego viário durante o escaneamento da estrutura?
Não. Uma das principais vantagens da metodologia aplicada pela M3E é a captura remota e não destrutiva. Os equipamentos terrestres e os levantamentos 3D aéreos e terrestres operam a partir do acostamento, da faixa de domínio ou de pontos adjacentes seguros. Isso elimina engarrafamentos, reduz custos com sinalização de tráfego e protege as equipes de campo.
Como os dados do escaneamento a laser são integrados ao ambiente InfraBIM?
A nuvem de pontos bruta é processada e importada para softwares de modelagem paramétrica no fluxo Scan-to-BIM. A geometria real da OAE é convertida em elementos inteligentes (vigas, pilares, tabuleiros, aparelhos de apoio) acoplados a metadados de volumetria, especificações de materiais e histórico de deformações, viabilizando simulações estruturais e gestão contínua do ativo.
De que forma a inspeção 3D auxilia órgãos públicos na estruturação de editais e Termos de Referência (TR)?
O levantamento tridimensional fornece um diagnóstico geométrico indiscutível antes do certame. Ao anexar o modelo as-built e a nuvem de pontos ao Termo de Referência, a administração pública garante isonomia nas propostas das empreiteiras, elimina ambiguidades técnicas e blinda o contrato contra aditivos orçamentários decorrentes de divergências de quantitativos.
Qual é a precisão alcançada no levantamento de deformações como flechas e recalques?
O Laser Scanner 3D atinge acurácia milimétrica (margem de erro na casa de 1 a 3 mm, dependendo da distância e do equipamento). Isso permite criar mapas de cores térmicos (heatmaps) que revelam deformações imperceptíveis a olho nu, como torções de vigas, desalinhamento de pilares e variação no greide do tabuleiro.
Como é feita a medição de gabarito vertical e horizontal sob pontes e viadutos?
Diferente do método convencional, que mede apenas pontos isolados no pavimento, o Laser Scanner 3D mapeia o envelope tridimensional contínuo sob a estrutura. A M3E analisa a folga livre em cada centímetro quadrado da via inferior, identificando o ponto crítico exato de menor altura ao longo de toda a largura do tabuleiro para planejamento de cargas especiais e prevenção de colisões.
O levantamento com Laser Scanner 3D substitui os ensaios destrutivos e não destrutivos em concreto?
Eles são complementares. O Laser Scanner 3D entrega o diagnóstico geométrico e dimensional exato da estrutura (as-built, deformações, volume). Para avaliar a integridade interna do concreto ou cobrimento de armaduras, o escaneamento é integrado a ensaios como esclerometria, pacometria e ultrassom, correlacionando anomalias visuais e geométricas com a integridade física do material.
Quais são os principais entregáveis gerados pela M3E após o levantamento?
A M3E entrega um ecossistema completo de engenharia: nuvens de pontos registradas e georreferenciadas, modelos As-Built 3D nativos em BIM/CAD, mapas térmicos de deformação e flechas, laudos técnicos com seções ortogonais e tabelas automatizadas de quantitativos para projetos de reforma e reforço.
As entregas em nuvem de pontos e BIM atendem às normas técnicas nacionais (DNIT e ABNT)?
Sim. Todo o processo de captação, georreferenciamento e modelagem segue rigorosamente os manuais de inspeção do DNIT (como a norma DNIT 010/2004 – PRO) e as diretrizes da ABNT para pontes e viadutos, assegurando validade jurídica e técnica para laudos periciais e auditorias de órgãos de controle.
Como o uso de drones se conecta ao escaneamento a laser terrestre na inspeção de OAEs?
Através de uma abordagem de captura híbrida. Enquanto o Laser Scanner terrestre atua na parte inferior, pilares e encontros com alta densidade de pontos, os drones realizam fotogrametria aérea para mapear a parte superior do tabuleiro, guarda-rodas e áreas de difícil acesso visual, garantindo cobertura 360° sem pontos cegos na estrutura.
