A salvaguarda de edificações seculares, monumentos tombados e sítios de relevante interesse arqueológico representa uma das fronteiras mais delicadas da engenharia moderna. Intervir no patrimônio histórico exige equilibrar o rigor científico das soluções de restauro com o compromisso ético de preservar a integridade física e a memória de cada estrutura. Nesse cenário de alta complexidade, a aplicação do georradar em patrimônio histórico (GPR — Ground Penetrating Radar) consolida-se como a tecnologia definitiva para diagnósticos de subsuperfície de altíssima precisão.
Unindo a sensibilidade do restauro arquitetônico ao mais avançado rigor científico, a M3E integra ecossistemas de levantamentos 3d aéreos e terrestres a soluções metodológicas de engenharia de subsolo. Essa sinergia tecnológica viabiliza a radiografia completa de acervos históricos sem provocar o menor abalo à sua geometria original, entregando um diagnóstico totalmente não destrutivo, elegante e respaldado para auditorias de órgãos reguladores.
Ao emitir pulsos eletromagnéticos de ultra-alta frequência capazes de mapear variações de constante dielétrica, o georradar permite enxergar através de espessas superfícies de alvenaria de pedra, adobe, taipa e pavimentos seculares. Sem necessidade de perfurações ou aberturas de trincheiras, a tecnologia revela fundações ocultas, galerias subterrâneas e vazios estruturais com clareza milimétrica, assegurando previsibilidade orçamentária e conformidade técnica rigorosa aos órgãos de proteção ao patrimônio.
Os Desafios do Mapeamento Subsuperficial em Edificações Tombadas
O georradar em patrimônio histórico atua por meio do envio de ondas eletromagnéticas de altíssima frequência para o interior do solo ou dos elementos construtivos. À medida que o sinal propagado atravessa diferentes camadas, variações nas propriedades dielétricas dos materiais — como a transição entre argamassa, pedra, cavidades ou umidade — fazem com que parte da energia retorne à superfície. Esse eco eletromagnético é capturado e processado, convertendo dados brutos em seções radargráficas detalhadas da subsuperfície.
Através da integração de antenas de alta e baixa frequência, as metodologias de engenharia de subsolo permitem diagnosticar desde patologias internas em paredes de alvenaria até a profundidade e geometria exata de fundações seculares, tudo em tempo real e sem nenhum contato destrutivo.
A grande vantagem do método reside na capacidade de mapear heterogeneidades sem a necessidade de escavações. Em estruturas antigas, onde plantas e acervos técnicos são inexistentes ou imprecisos, a tecnologia identifica a presença de galerias sepultadas, dutos de drenagem, arcos ocultos e deformações estruturais. O resultado é a criação de um modelo tridimensional contínuo, fornecendo aos projetistas e historiadores um raio-X completo do ativo sem comprometer sua integridade física ou valor histórico.
Os Limites dos Métodos Destrutivos na Engenharia de Restauro
A aplicação de técnicas tradicionais de investigação física em bens tombados impõe sérios riscos à estabilidade estrutural e ao valor histórico das edificações. Métodos como a abertura de trincheiras de sondagem, perfurações de testemunhos e escarificação de paredes introduzem tensões mecânicas severas que podem desencadear fissuramentos em alvenarias fragilizadas pela ação do tempo, além de descaracterizar irreversivelmente elementos construtivos originais.
Diante dessas limitações, a substituição de ensaios invasivos por diagnósticos não destrutivos via georradar torna-se fundamental para garantir a integridade dos monumentos e a conformidade com os princípios da conservação preventiva.
| Critério de Avaliação | Métodos Destrutivos Tradicionais | Diagnóstico Não Destrutivo por GPR |
|---|---|---|
| Integridade do Patrimônio | Causa perda irreversível de material histórico e gera riscos de fissuração. | Preservação física total de alvenarias, azulejos e pavimentos seculares. |
| Aprovação Orgãos Reguladores | Restrita e sujeita a objeções rigorosas por parte do IPHAN e conselhos de preservação. | Conformidade total com a diretriz de intervenção mínima para licenciamento. |
| Abrangência do Diagnóstico | Amostragem pontual limitada aos locais escavados ou perfurados. | Mapeamento contínuo em 3D da subsuperfície e elementos estruturais ocultos. |
| Segurança Operacional | Risco de abalo estrutural e necessidade de contenções provisórias. | Execução segura sem interferir na estabilidade ou rotina do espaço. |
Regulamentações do IPHAN e a Exigência do Diagnóstico Não Invasivo
A aprovação de intervenções em bens protegidos por órgãos de preservação — como o Instituto do Patrimônio Histórico e Artístico Nacional (IPHAN), o CONDEPHAAT e secretarias municipais de cultura — exige estrita observância às cartas patrimoniais internacionais e às normativas federais. O princípio da intervenção mínima determina que qualquer alteração física em edificações tombadas só deve ocorrer quando estritamente necessária e precedida por um diagnóstico científico abrangente.
A adesão a protocolos de diretriz não destrutiva pela M3E assegura conformidade integral aos parâmetros do IPHAN, convertendo a investigação preliminar em um ativo decisivo para o deferimento dos processos de restauro.
Nesse contexto regulatório, a instrução técnica de projetos de restauração e consolidação estrutural exige a apresentação prévia de laudos de caracterização que não descaracterizem o bem. O uso de pesquisas em engenharia de subsolo apoiadas pela tecnologia de georradar atende plenamente aos critérios de reversibilidade e não invasividade cobrados pelas comissões técnicas. Ao fundamentar o projeto executivo em evidências tridimensionais indiscutíveis, os projetistas aceleram o trâmite de licenciamento e blindam a intervenção contra pareceres desfavoráveis dos órgãos fiscalizadores.

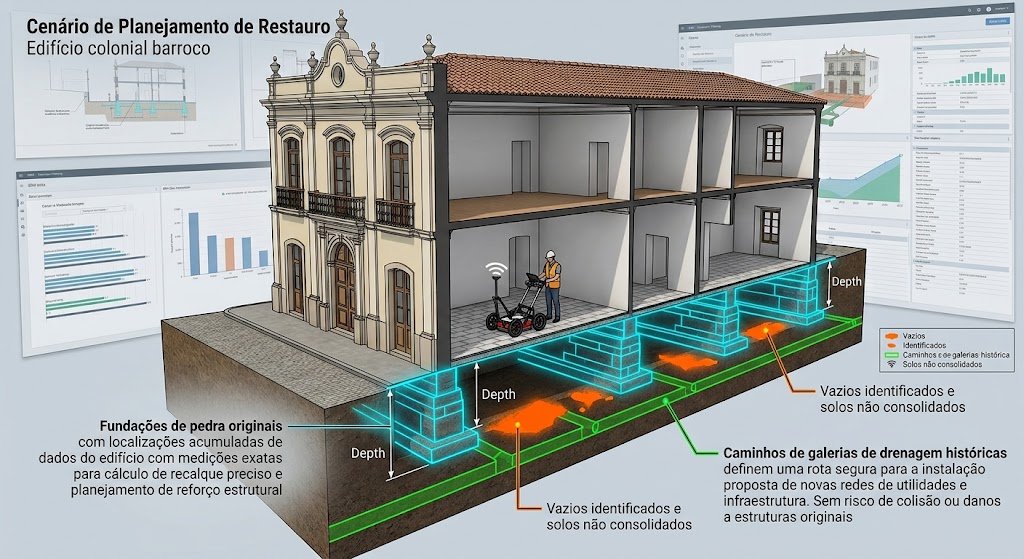

Como Funciona o Mapeamento Não Destrutivo de Estruturas Antigas via GPR
O diagnóstico subsuperficial por georradar baseia-se na emissão de pulsos eletromagnéticos de altíssima frequência direcionados para o interior do solo ou das alvenarias. À medida que essas ondas propagam-se pela estrutura, encontram diferentes interfaces materiais — como variações entre argamassa, rocha, cavidades ou níveis de umidade. As mudanças na constante dielétrica dos meios fazem com que parte da energia retorne à superfície, onde é registrada pelas antenas receptoras do equipamento.
Com o uso de tecnologias avançadas de engenharia de subsolo, como o sistema multicanal IDS Stream C, a M3E realiza varreduras contínuas com arranjos densos de antenas em múltiplas polarizações. Isso permite gerar tomogramas 3D minuciosos do interior das estruturas sem necessidade de tocar ou perfurar a matriz histórica.
Ao processar os radargramas obtidos na varredura de campo, os especialistas transformam os ecos eletromagnéticos em fatias tomográficas tridimensionais perfeitamente auditáveis. Essa modelagem permite identificar a geometria exata de fundações seculares, detectar galerias ou condutos sepultados e localizar descontinuidades internas, entregando um diagnóstico preciso para fundamentar projetos de conservação e restauro.
Detecção de Fundações Ocultas, Galerias e Acervos Arqueológicos
Uma das maiores incertezas na engenharia de restauro reside no desconhecimento da profundidade, tipologia e estado de conservação das fundações de edifícios seculares. O uso do georradar permite mapear a transição entre o elemento estrutural (pedra, tijolo maciço ou madeira) e o solo circundante, fornecendo a geometria exata do embasamento sem a necessidade de escavações exploratórias junto aos alicerces.
Além do suporte estrutural, a varredura subsuperficial é fundamental para a identificação de infraestruturas históricas ocultas, como antigas redes de drenagem, poços, túneis e galerias subterrâneas sepultadas ao longo de sucessivas reformas urbanas.
Através do processamento de sinal em frequência dupla, as campanhas de engenharia de subsolo discriminam anomalias dielétricas no terreno antes de qualquer intervenção física. Essa capacidade delimita sítios arqueológicos com precisão decimétrica e evita que escavações mecânicas danifiquem artefatos ou estruturas sepultadas.
O resultado é um inventário tridimensional completo do subsolo que orienta projetos de reforço de fundação e viabiliza intervenções arqueológicas cirúrgicas, otimizando o tempo de equipe em campo e garantindo total preservação do acervo histórico.
Mapeamento de Paredes de Alvenaria, Adobe e Taipa de Canto
A investigação não destrutiva por georradar não se restringe ao subsolo, sendo igualmente decisiva na avaliação da integridade de elementos verticais e vedações estruturais históricas. Paredes de alvenaria de pedra, adobe e taipa de pilão apresentam elevada heterogeneidade composicional, acumulando frequentemente vazios internos, desconexões entre fiadas e umidade ascendente que não são visíveis a olho nu.
A varredura com antenas de alta frequência permite “enxergar” o interior dessas paredes, identificando falhas de adensamento na taipa, perda de coesão do adobe e a presença de amarrações metálicas ou de madeira inseridas em reformas anteriores.
Ao aplicar protocolos avançados de engenharia de subsolo e inspeção estrutural, a M3E mapeia a espessura exata e a integridade de paredes históricas. O método detecta o descolamento de rebocos e vazios ocultos sem expor o monumento ao estresse mecânico de perfurações.
Esse detalhamento minucioso do miolo estrutural fornece aos engenheiros e calculistas os dados necessários para dimensionar enjeitamentos, injeções de consolidação e reforços localizados com absoluta precisão, evitando intervenções desnecessárias que descaracterizem as técnicas construtivas originais.
Vantagens Estratégicas do Georradar em Projetos de Restauração
A adoção da tecnologia de georradar na fase de estudos preliminares e planejamento executivo redefine o patamar de segurança em obras de restauração. Em vez de lidar com incertezas sobre o estado real do subsolo e das estruturas seculares, gestores e projetistas passam a contar com um modelo digital contínuo que orienta cada etapa do projeto com máxima previsibilidade técnica e orçamentária.
Além de eliminar intervenções destrutivas não autorizadas, a prospecção geofísica avançada reduz custos com retrabalhos, paralisações emergenciais e aditivos contratuais resultantes de descobertas imprevistas durante a fase de canteiro de obras.
| Dimensão Estratégica | Abordagem Tradicional (Sem GPR) | Abordagem de Alta Precisão M3E (Com GPR) |
|---|---|---|
| Gestão de Riscos | Alto risco de acidentes, colapsos parciais ou danos acidentais a achados arqueológicos. | Mitigação proativa de riscos com mapeamento prévio de vazios e estruturas ocultas. |
| Previsibilidade Orçamentária | Frequentes estouros de orçamento por imprevistos em escavações e reforços adicionais. | Quantitativos assertivos para projetos de consolidação e contenção de custos. |
| Cronograma Executivo | Paralisações constantes da obra para investigações pontuais ou readequações de projeto. | Execução fluida fundamentada em dados prévios de engenharia de subsolo. |
| Integração Multidisciplinar | Dados fragmentados e laudos isolados com baixa interoperabilidade entre equipes. | Modelos digitais tridimensionais prontos para integração em fluxos de trabalho BIM/HBIM. |
Mitigação de Riscos em Obras de Escavação e Reforço Estrutural
Escavações realizadas nas proximidades ou sob os alicerces de edificações seculares representam uma das fases de maior vulnerabilidade em intervenções de restauro. A movimentação do maciço de solo sem o conhecimento detalhado das condições de subsuperfície pode desencadear descompressões laterais, recalques diferenciais severos e trincas estruturais irreparáveis na matriz histórica.
O mapeamento preventivo por georradar elimina incertezas geotécnicas ao discriminar bolsões de erosão, vazios estruturais e instabilidades antes da entrada de maquinário em canteiro.
A aplicação de metodologias avançadas de engenharia de subsolo oferece uma visão clara da transição entre os elementos de fundação e o solo circundante. Com isso, os calculistas e engenheiros estruturais dimensionam cortinas de contenção, estacas de reforço e injeções de consolidação sob medida, garantindo estabilidade absoluta e mitigando riscos operacionais durante a execução da obra.
Otimização do Planejamento Executivo e Redução de Incertezas
A carência de acervos técnicos e plantas históricas confiáveis é uma constante em projetos de conservação. Sem dados precisos sobre a localização de galerias antigas, dutos sepultados ou alterações estruturais ocorridas ao longo dos séculos, o cronograma executivo fica vulnerável a paralisações emergenciais e estouros orçamentários decorrentes de descobertas imprevistas no canteiro de obras.
A modelagem tridimensional contínua fornecida pela M3E transforma incertezas históricas em dados auditáveis, permitindo o direcionamento preciso de novas redes de infraestrutura sem interferir nos elementos construtivos originais.
Ao integrar o diagnóstico por georradar às etapas iniciais do projeto, arquitetos e gestores obtêm previsibilidade total sobre a subsuperfície. Essa abordagem de engenharia de subsolo otimiza o dimensionamento de insumos, racionaliza a alocação de equipes especializadas e assegura o cumprimento rigoroso dos prazos contratados junto aos órgãos de preservação.
Aplicações Práticas na Gestão Pública e Preservação do Patrimônio
A integração da tecnologia de georradar aos processos de licitação e restauro público elimina aditivos contratuais por incertezas geológicas, protege acervos históricos contra danos acidentais e garante total respaldo técnico junto aos órgãos de fiscalização e ao IPHAN.
A adoção dessa tecnologia pela administração pública estabelece um novo paradigma de responsabilidade técnica e fiscal na salvaguarda dos bens de interesse cultural. Em vez de licitar obras de restauração embasadas em suposições ou projetos conceituais incompletos, os gestores passam a dispor de um inventário físico minucioso e georreferenciado de toda a subsuperfície do ativo público.
Essa precisão no diagnóstico prévio minimiza de forma expressiva o risco de paralisações judiciais e embargos por órgãos ambientais ou arqueológicos durante a fase de execução. Além disso, ao mapear com exatidão a integridade estrutural interna de monumentos, pontes históricas e edificações institucionais, o poder público consegue priorizar intervenções de emergência com base em dados reais de gravidade, alocando recursos orçamentários onde a consolidação estrutural é verdadeiramente urgente.
O Padrão M3E na Preservação do Patrimônio Histórico e Cultural
A preservação de monumentos e edificações históricas exige mais do que equipamentos de ponta; requer uma abordagem metodológica rigorosa que alinhe geofísica aplicada, engenharia de estruturas e conformidade com as diretrizes internacionais de conservação patrimonial. O Padrão M3E consolida essa excelência ao integrar tecnologia de varredura multicanal de altíssima resolução a um corpo técnico especializado na interpretação de estruturas seculares.
A atuação da empresa abrange desde a prospecção inicial do subsolo até a entrega de laudos técnicos detalhados com modelagem interoperável para ecossistemas BIM/HBIM (Heritage Building Information Modeling). Essa sinergia entre a engenharia de subsolo e a gestão de ativos culturais assegura a máxima proteção do acervo histórico, minimizando custos operacionais e garantindo intervenções cirúrgicas de longa durabilidade.
Diferenciais Técnicos da Solução M3E:
- Aquisição Multicanal Simultânea: Coleta de dados em múltiplas polarizações e frequências para mapeamento completo de elementos rasos e profundos em uma única passagem.
- Laudos de Precisão Decimétrica: Mapeamento tridimensional de alta definição com localização exata de fundações, galerias e anomalias estruturais.
- Interoperabilidade HBIM: Entrega de entregáveis digitais prontos para integração com modelos BIM de restauração e documentação histórica.
- Conformidade Normativa Total: Diagnósticos 100% não destrutivos alinhados aos critérios de preservação do IPHAN e das Cartas Patrimoniais Internacionais.
Perguntas Frequentes sobre Georradar em Patrimônio Histórico
Confira as principais dúvidas técnicas de arquitetos restauradores, engenheiros e gestores públicos sobre a aplicação do georradar e das soluções de engenharia de subsolo em edificações e sítios tombados.
O uso do georradar (GPR) gera qualquer tipo de impacto ou dano às estruturas tombadas?
Não. O georradar é uma tecnologia 100% não destrutiva. O equipamento desliza sobre o pavimento ou superfície das paredes emitindo ondas eletromagnéticas de baixa potência, sem necessidade de perfurações, cortes, vibrações ou fixação de ancoragens na matriz histórica.
O laudo gerado pelo mapeamento via GPR é aceito pelo IPHAN e órgãos estaduais de preservação?
Sim. Os laudos técnicos produzidos pela M3E cumprem rigorosamente os critérios de intervenção mínima e reversibilidade estabelecidos pelo IPHAN, CONDEPHAAT e demais conselhos de preservação, servindo como comprovação científica para aprovação de projetos de restauro e licenças de obra.
Qual é a profundidade máxima alcançada pelo georradar em diagnósticos de patrimônio?
Qual o diferencial do sistema IDS Stream C utilizado pela M3E em relação a georradares convencionais?
O IDS Stream C é um sistema multicanal de alta densidade que realiza varreduras contínuas com dezenas de antenas em múltiplas polarizações simultaneamente. Isso elimina a necessidade de varreduras cruzadas manuais lentas, mapeando grandes áreas em tempo recorde e gerando tomogramas 3D de altíssima definição.
O georradar consegue identificar paredes de taipa de pilão, adobe e alvenarias ocas?
Sim. O contraste na constante dielétrica entre o material denso (terra compactada, tijolo ou pedra) e as desconexões (vazios, ar aprisionado, umidade ou fissuras) permite delimitar exatamente bolsões de degradação interna e falhas de adensamento sem tocar na estrutura.
É possível detectar elementos arqueológicos sepultados antes de iniciar escavações?
Sim. O GPR identifica anomalias subsuperficiais correspondentes a antigas alvenarias enterradas, poços, fundações de edificações demolidas, galerias e depósitos de artefatos, orientando a equipe de arqueologia para escavações cirúrgicas e seguras.
Como os dados obtidos pelo GPR são integrados aos projetos de arquitetura e engenharia?
Os dados geofísicos são processados e convertidos em plantas tomográficas 2D/3D georreferenciadas, perfis de corte e arquivos vetoriais compatíveis com plataformas CAD e modelagem HBIM (Heritage Building Information Modeling).
Em quanto tempo a equipe da M3E realiza o levantamento de campo em um imóvel histórico?
Devido à tecnologia multicanal de varredura contínua do IDS Stream C, áreas de centenas de metros quadrados podem ser levantadas em poucas horas ou em um único dia de campo, minimizando a interdição do espaço e acelerando o cronograma geral.
Como o mapeamento por GPR previne estouros orçamentários em obras públicas e privadas de restauro?
Ao revelar previamente a exata geometria das fundações, vazios no solo e interferências ocultas, o projeto executivo é elaborado com quantitativos exatos. Isso evita paralisações emergenciais, aditivos contratuais desnecessários e refazimentos durante a obra.
Como solicitar um orçamento ou estudo de viabilidade para um projeto de restauro com a M3E?
Basta entrar em contato diretamente com a equipe técnica da M3E através da página de soluções em engenharia de subsolo. Nossa equipe analisará as especificidades do imóvel tombado para dimensionar a melhor metodologia geofísica.
